Сучасне виробництво сьогодні стикається з інтенсивною та зростаючою напругою. Ми постійно вимагаємо від наших виробничих ліній надскладної геометрії та винятково жорстких допусків. Одночасно існує надзвичайний тиск, щоб скоротити тривалість циклу та виключити кількість брухту. Ви можете переглянути a 5-осьовий обробний центр з ЧПК як ще одне оновлення обладнання. Замість цього сприймайте це як стратегічний поворот. Це принципово переводить ваш цех із трудомістких робочих процесів із декількома налаштуваннями на автоматизовану точність із одним налаштуванням.
Цей технологічний зсув активно усуває основні вузькі місця, які зустрічаються в традиційних виробничих середовищах. Наш посібник надає прозору інженерну структуру для оцінки різних конфігурацій машини. Ми допоможемо вам обґрунтувати операційну віддачу від інвестицій порівняно зі старішими 3-осьовими методами. Нарешті, ви дізнаєтеся, як саме перевіряти майбутніх виробників обладнання. Це гарантує, що ваші наступні великі капіталовкладення принесуть негайну, масштабовану та довгострокову цінність для ваших інженерних команд.
Ключові висновки
Реальна собівартість одиниці: хоча початкові CAPEX вищі, 5-осьові системи активно знижують вартість деталі на складних конструкціях, усуваючи багаторазове налаштування, зменшуючи сукупні помилки позиціонування та мінімізуючи знос інструменту.
Важливість конфігурації: успіх обробки залежить від відповідності механіки верстата (цапфа чи поворотна головка) фізичній вазі та геометрії заготовки.
Симбіоз програмного та апаратного забезпечення: успішне розгортання 5-осьової системи потребує перевірки не лише потужності шпинделя, але й швидкості обробки з ЧПК, управління температурою та можливостей цифрового моделювання подвійників.
Стратегічний пошук: щоб вибрати відповідного виробника 5-осьового обробного центру, потрібно перевірити його інтеграцію системи керування центром інструменту (TCPC) і систем запобігання зіткненням.
Демістифікація ядра: одночасна 5-осьова проти 3+2 позиційної обробки
Перш ніж модернізувати свою установку, ви повинні зрозуміти механічні відмінності між типами машин. Традиційне фрезерування спирається на стандартну базову лінію. Ріжучий інструмент рухається по трьох лінійних осях: X (вліво і вправо), Y (вперед і назад) і Z (вгору і вниз). Вдосконалені машини вводять дві додаткові осі обертання. Ми називаємо їх A, B або C. Вони обертаються безпосередньо навколо основних лінійних осей, відкриваючи абсолютно нові можливості траєкторії інструменту.
Обробка 3+2 (позиційна 5-осьова)
Інженери часто називають обробку 3+2 позиційним 5-осьовим фрезеруванням. Верстат використовує осі обертання для нахилу заготовки в певне кутове положення. Коли деталь досягне правильної орієнтації, осі обертання надійно зафіксуються на місці. Потім машина виконує розріз, використовуючи лише три лінійні осі.
Найкраще підходить для: призматичних деталей, операцій багатостороннього свердління та глибоких кутових елементів. Ви можете отримати доступ до п’яти сторін прямокутного блоку в одній установці. Це значно зменшує перевертання вручну та втручання оператора.
Одночасна 5-осьова обробка
Одночасна механічна обробка є вершиною субтрактивного виробництва. Тут машина координує безперервний динамічний рух усіх п’яти осей одночасно. Ріжучий інструмент танцює навколо заготовки, зберігаючи постійне залучення, тоді як інструмент і стіл рухаються в реальному часі.
Найкраще підходить для: органічних форм, аерокосмічних крильчаток і контурних медичних імплантатів. Він обробляє геометрії, які неможливо обробити за допомогою стандартних методів блокування.
Особливість |
3+2 позиційна обробка |
Одночасна 5-осьова обробка |
Рух осі |
Обертається, фіксується, а потім розрізає за допомогою 3 осей. |
Під час різання всі 5 осей безперервно рухаються. |
Контроль центральної точки інструменту |
Не обов'язково. |
Абсолютно необхідний для динамічного шляху. |
Ідеальна геометрія |
Плоскі кутові поверхні, глибокі отвори. |
Стрілеподібні криві, робочі колеса, турбінні лопатки. |
Складність програмування |
Помірний. Зазвичай достатньо стандартного CAM. |
Високий. Потрібна розширена CAM і симуляція. |
3-осьовий проти 5-осьового обробного центру з ЧПК: аргумент вартості одиниці
При оцінці a Групи закупівель 3-осьового обробного центру з ЧПУ на відміну від 5-осьового , часто зосереджуються на початковій ціні наклейки. Однак цей вузький фокус ігнорує значні операційні заощадження, створені в цеху. Справжня цінність полягає в значному зниженні вартості за деталь.
Перевага єдиної дати
Традиційні 3-осьові робочі процеси вимагають кількох налаштувань. Оператор обробляє одну сторону, розтискає деталь, перевертає її та знову показує. Будь-яке ручне втручання призводить до мікроперекосів. Ми називаємо це кумулятивним стекуванням допусків. Налаштування Done-in-One прив’язує всі критичні функції до однієї базової точки. Ви повністю усуваєте помилки вирівнювання, оскільки деталь ніколи не покидає пристосування.
Жорсткість інструменту та обробка поверхні
Безперервне обертання дозволяє ріжучому інструменту підтримувати оптимальний кут. Він залишається ідеально нормальним для ріжучої поверхні. Оскільки ви можете нахиляти головку або стіл, ви уникаєте зіткнення корпусу шпинделя з деталлю. Це дозволяє використовувати набагато коротші та більш жорсткі ріжучі інструменти. Коротші інструменти суттєво зменшують стирчання. Менший виступ усуває вібрацію та стукіт інструменту. Зрештою, ви усуваєте непривабливі лінії-свідки та отримуєте бездоганну обробку поверхні відразу після машини.
Контрінтуїтивна рентабельність інвестицій
Давайте розберемо перевагу операційних витрат (OPEX). Сучасний 5-осьовий фрезерний верстат з ЧПУ має вищі початкові капітальні витрати. Тим не менш, це створює відчутну щоденну економію. Вам більше не потрібно проектувати та виготовляти дорогі індивідуальні кріплення для кожного кутового різу. Ви усуваєте додаткові операції полірування, оскільки початкова обробка поверхні є кращою. Крім того, послідовне залучення інструменту продовжує термін служби інструменту та значно знижує рівень браку матеріалу.
Цінні програми в різних галузях
Різні виробничі сектори використовують передові стратегії фрезерування, щоб підтримувати конкурентну перевагу. Здатність обробляти складні контури стимулює інновації в багатьох дисциплінах.
Аерокосмічна промисловість і оборона: виробники виготовляють структурні компоненти з твердого титану та інконеля. Вони виготовляють блиски та турбінні лопаті, які вимагають надзвичайної підрізки. Для забезпечення безпеки польотів у цих частинах передбачені допуски ±0,005 мм.
Автомобільна промисловість і електромобілі: швидке створення прототипів вимагає швидкості. Інженери швидко фрезерують складні блоки двигунів, деталізовані форми шин і складні корпуси акумуляторів електромобілів. Обробка з однією установкою прискорює цикл досліджень і розробок.
Медичні прилади: тіло людини не має прямих ліній. Виробники медичних виробів створюють органічні, широкі контури для ортопедичних імплантатів, штучних суглобів і точних оптичних матриць.

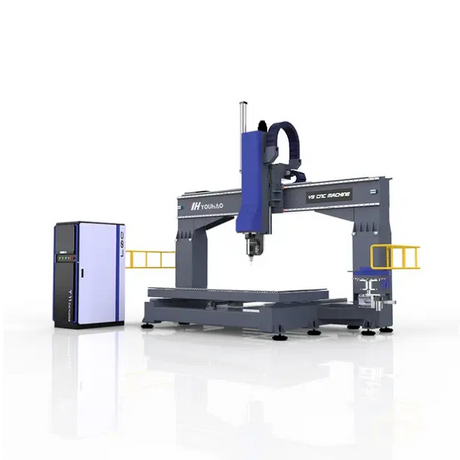

Композитні матеріали та прототипування: для м’яких матеріалів, композиційних укладок і візерунків з аерокосмічної піни магазини часто розгортають 5-осьовий маршрутизатор з ЧПУ . Це обладнання пропонує величезні робочі можливості. Він різко контрастує з фрезерними центрами для металу з високим крутним моментом, віддаючи перевагу високошвидкісному, об’ємному зніманню матеріалу над силою різання.
Інженерні обмеження: вибір правильної конфігурації машини
Ваш успіх у обробці повністю залежить від відповідності механіки верстата вашій заготовці. Фізична вага, розмір і геометрія ваших деталей визначають необхідну структурну конфігурацію.
Цапфовий стіл (стіл/стіл)
У конфігурації цапфи шпиндель залишається відносно нерухомим у своїй вертикальній або горизонтальній орієнтації. Заготівля сидить прямо на люльці. Ця люлька обертається вздовж двох осей під шпинделем.
Плюси: Ця установка є винятковою для глибоких підрізів. Стіл часто може нахилятися більше ніж на 90 градусів. Оскільки шпиндель не з’єднується, він зберігає максимальний крутний момент. Це дозволяє неймовірно важке, агресивне видалення металу з твердих сплавів.
Мінуси: ви стикаєтесь із суворими обмеженнями щодо вантажопідйомності столу. Важкі заготовки будуть напружувати цапфові двигуни. Крім того, ви повинні стежити за можливістю перешкод інструменту під час обробки поблизу крайніх країв підставки.
Поворотна або шарнірна головка (голова/голова або голова/стіл)
У конфігурації з поворотною головкою заготовка залишається фіксованою або напівфіксованою на стандартному столі. Замість того, щоб нахиляти деталь, шпиндельна головка сама обертається та рухається навколо нерухомого матеріалу.
Плюси: ця конструкція ідеально підходить для виключно важких, масивних заготовок. Сила тяжіння та вага передаються вертикально, прямо вниз на основу машини. Це забезпечує максимальну жорсткість конструкції. Крім того, оскільки стіл не нахиляється вгору до шпинделя, ви уникаєте перешкод підставки. Ви можете використовувати стандартні короткі інструменти для масивних поверхонь.
Контрольний список для оцінки покупця: Перевірка виробника 5-осьового обробного центру
Вибір правильного апаратного партнера так само важливий, як і вибір правильної машини. При оцінці перспектив Виробник 5-осьового обробного центру , ви повинні ретельно перевірити його технологічну екосистему.
Обробна потужність ЧПК (прогнозована потужність): Ви повинні оцінити час обробки блоку (BPT). Одночасний рух генерує величезну кількість даних G-коду. Контролеру потрібен мікросекундний BPT. Системи попиту, здатні обробляти до 1000 блоків наперед. Це запобігає заїканню або зупинці верстата під час складних траєкторій з високою подачею.
Інтерфейс шпинделя та жорсткість: стандартні тримачі інструментів часто виходять з ладу під впливом багатоосьового навантаження. Вимагайте кращих стандартів тримачів інструментів. Шукайте HSK-A63 або двоконтактний інтерфейс BBT, а не стандартний BT50. Ці вдосконалені інтерфейси витримують серйозні різноспрямовані бічні навантаження, що виникають під час безперервного обертання.
Керування температурою: Тепло руйнує точність. Перевірте підхід виробника до теплового росту. Вам потрібні активні сорочки охолодження шпинделя та надійні масляно-повітряні системи змащення. Вони забезпечують геометричну стабільність у виснажливій цілодобовій роботі без вихідних.
Забезпечення якості та зменшення ризиків: шукайте інтегровані рівні безпеки. Обладнання має включати вбудований інфрачервоний або радіозонд для автоматизованого центрування деталей. Що стосується програмного забезпечення, вимагайте бездоганної інтеграції з програмним забезпеченням цифрового близнюка, наприклад VERICUT. Це дозволяє вашим програмістам запускати моделювання колізій перед обробкою, захищаючи ваш шпиндель від катастрофічних збоїв.
Висновок
Перехід до 5-осьової установки означає системне операційне оновлення. Це принципово зміщує вузьке місце вашого виробництва з переповненого цеху. Натомість він повертає наголос на етапи розробки та програмування CAM. Консолідуючи операції в одній установці, ви отримуєте безпрецедентний контроль над якістю деталей, обробкою поверхні та термінами доставки.
Не покладайтеся виключно на маркетингові брошури чи порівняння специфікацій. Ми наполегливо заохочуємо команди закупівель та інженерів кинути виклик постачальникам, які увійшли до короткого списку. Попросіть детальну оцінку тривалості циклу для вашої найскладнішої частини. Попросіть симуляцію траєкторії в реальному часі. Вимагайте перевірки дизайну для виробництва (DFM). По-справжньому досвідчений виробник із задоволенням підтвердить цінність своєї машини, перш ніж ви оформите замовлення.
FAQ
З: Чи потрібне 5-осьове програмне забезпечення CAM?
A: Так. Стандартний 3-осьовий CAM не може обчислити динамічний контроль центральної точки інструменту або точно передбачити багатоосьові зіткнення. Вам потрібне розширене програмне забезпечення CAM, здатне генерувати траєкторії одночасного руху. Крім того, ваш магазин потребуватиме кваліфікованих програмістів, які розумітимуть багатоосьову векторну орієнтацію та кінематику машини.
З: Що зумовлює коливання цін на 5-осьові обробні центри?
A: Шкали витрат на основі кількох інженерних факторів. Справжні одночасні конфігурації коштують дорожче, ніж 3+2 позиційні машини. Вимоги до крутного моменту шпинделя також визначають ціну; титанові установки з високим крутним моментом коштують значно дорожче, ніж високошвидкісні алюмінієві шпинделі. Нарешті, технологія термокомпенсації преміум-класу та вдосконалений мікросекундний контролер обмежень обробки додають загальну суму інвестицій.
З: Чи можу я виконувати стандартні 3-осьові завдання на 5-осьовому верстаті?
A: Абсолютно. На багатьох підприємствах використовуються конфігурації з фіксованим столом, як-от установки з поворотною головкою, для завантаження кількох стандартних лещат пліч-о-пліч. Ви фіксуєте осі обертання на місці. Це максимізує час безвідмовної роботи вашого шпинделя на основних 3-осьових пакетних роботах, коли ваша складна 5-осьова робота простоює.
