Para entornos de producción que manejan materiales de alta variación, desde maderas duras densas hasta espuma EPS y moldes de fundición, los cambios y recalibraciones manuales de herramientas son el principal obstáculo para el tiempo de actividad del husillo. Los operadores pierden innumerables horas intercambiando bits manualmente. Constantemente restablecen puntos cero. Este tiempo de inactividad paraliza gravemente la capacidad de producción cuando se ejecutan trabajos complejos de varias etapas. Pasar de un equipo estándar de 3 ejes a un cambiador automático de herramientas de alta capacidad requiere profundas actualizaciones mecánicas. Requiere mucho más que simplemente atornillar un portaherramientas a un marco existente. El verdadero escalamiento exige una rigidez del chasis de grado industrial. Necesita una calibración precisa del eje Z. Debe implementar estrategias de herramientas específicas para el material. Los marcos estándar para aficionados vibran excesivamente bajo cargas pesadas. Pierden tolerancia crítica durante operaciones rápidas con múltiples herramientas. Esta guía desglosa los requisitos estructurales, las configuraciones de herramientas y las realidades de implementación de un Enrutador CNC T12 ATC . Proporcionamos un marco de evaluación técnica riguroso. Puede utilizar esto para determinar si esta configuración avanzada se alinea con sus objetivos de eficiencia de producción.
Conclusiones clave
La capacidad se une a la variación: una configuración ATC lineal o de carrusel de 12 ranuras proporciona suficientes herramientas dedicadas para realizar una transición perfecta entre desbaste, tallado detallado con brocas en V y perfilado de bordes sin intervención del operador.
Arquitectura industrial: El verdadero procesamiento de moldes y espumas de alto rendimiento requiere características especializadas, como ejes giratorios móviles e integración de accesorios de bloques en V, no solo un chasis estándar ampliado para trabajar la madera.
Calibración crítica: la vida útil y la precisión del husillo dependen en gran medida de la calibración automática de la configuración de la herramienta, sistemas de control robustos (como LNC o Syntec) y sistemas de sujeción de vacío adecuados.
Por qué la arquitectura T12 ATC es el estándar para la producción de materiales mixtos
Muchos talleres de producción intentan procesar espumas densas y moldes de fundición utilizando fresadoras estándar. Rápidamente descubren graves limitaciones estructurales. Un La máquina enrutadora CNC ATC industrial requiere una base mecánica distinta. No se puede simplemente conectar un cambiador automático de herramientas a un pórtico liviano. Un verdadero chasis industrial utiliza tubos de acero soldados de alta resistencia. Se somete a tratamientos térmicos que alivian el estrés. Los fabricantes deben equipar la máquina con carriles guía lineales de 30 mm. Estos rieles pesados soportan cargas dinámicas extremas durante el recorrido a alta velocidad. Los modelos estándar para aficionados suelen utilizar rieles de 20 mm. Estos rieles más livianos se flexionan bajo velocidades de avance agresivas. Esta flexión destruye su precisión dimensional. El procesamiento de moldes requiere una rigidez absoluta para evitar marcas de vibración en la superficie final.
Debemos examinar la mecánica del propio cambio de herramienta. Las instalaciones de producción suelen elegir entre un almacén de herramientas lineal y un sistema de carrusel. Ambos sistemas utilizan portaherramientas ISO30 o BT30.
Revista de herramientas lineales: el pórtico se mueve físicamente hacia la parte posterior de la mesa de trabajo. Recupera herramientas de un bastidor estacionario. Este método es muy confiable. Cuenta con menos piezas móviles.
Manipulador/Carrusel: Un brazo robótico se encarga de la selección de herramientas. Realiza una secuencia rápida de agarrar-tirar-rotar-insertar-retornar. Este mecanismo opera junto al pórtico. Se consiguen cambios de herramienta mucho más rápidos.
Una capacidad de 12 herramientas representa el punto ideal de ingeniería. Equilibra perfectamente la máxima utilidad de mecanizado con el mínimo peso del pórtico. Agregar un estante para 24 herramientas crea una masa excesiva. Obligas a los servomotores a tirar de peso innecesario. Una configuración T12 proporciona amplias ranuras para diversas operaciones. Evita tiempos de viaje excesivos por el área de trabajo.
La potencia del husillo sigue siendo igualmente crítica. Necesita husillos de alta frecuencia para procesar densidades variadas. Un husillo estándar de 9 KW mantiene fácilmente el torque en diferentes materiales. Atraviesa el arce duro sin esfuerzo. También talla la delicada espuma EPS sin atascarse. Los operadores deben ajustar las RPM del husillo con cuidado. La transición entre madera densa y espuma blanda exige una regulación estricta de la velocidad. La alta potencia garantiza que la broca nunca se detenga dentro de cortes profundos de material.
Estrategias de configuración de herramientas: carpintería versus espuma versus moldes
Los diferentes materiales exigen estrategias de herramientas muy específicas. No se puede utilizar la misma fresa para madera contrachapada y aluminio. A continuación detallamos las configuraciones T12 ideales para tres aplicaciones de producción distintas.

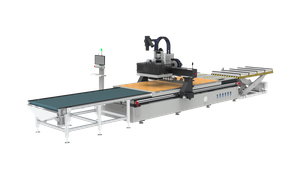

Configuración para carpintería y fabricación de muebles
Operar un El enrutador CNC para la fabricación de muebles requiere una asignación estratégica de herramientas. Debes llenar tus 12 espacios sabiamente. Recomendamos asignar brocas de compresión para cortes limpios de madera contrachapada. La geometría de compresión empuja las virutas hacia el centro del tablero. Esto evita que se rompa la chapa superior e inferior. Debes reservar una ranura para una broca de superficie pesada. Esto maneja el aplanamiento de la losa rápidamente. Las brocas con ranura en V manejan puertas decorativas de gabinetes. También debes integrar un banco de perforación dedicado. Un banco de perforación funciona independientemente del husillo principal. Perfora agujeros para los pasadores de los estantes al instante.
La logística de retención dicta la velocidad general de producción. La fabricación de muebles modulares se basa exclusivamente en potentes camas de vacío. Necesita al menos una bomba de vacío de 7,5 KW. Las mesas más grandes requieren bombas duales de 7,5 KW. Recomendamos encarecidamente utilizar pasadores emergentes neumáticos. Estos pasadores proporcionan una alineación de hojas rápida y repetible. Los operadores deslizan la tabla nueva contra los pasadores elevados. Engranan la bomba de vacío. Los bolos caen automáticamente. El corte comienza inmediatamente. Esto elimina la búsqueda manual de bordes.
Configuración para espuma EPS y escultura 3D
El tallado en espuma requiere un espacio enorme en el eje Z. Debe asignar ranuras para fresas de punta esférica de alcance extendido. Estas herramientas se encargan de la escultura 3D profunda. Presentan longitudes de flauta largas. También necesitará brocas de desbaste de espuma especializadas. Limpian material a granel excepcionalmente rápido. La espuma se derrite fácilmente si se acumula fricción. Debe programar velocidades de avance altas. Debe mantener las RPM del eje relativamente bajas. Esto crea virutas grandes en lugar de polvo fino.
El posicionamiento de la pieza de trabajo presenta un problema notorio. Los electrodos y los espacios en blanco de espuma a menudo sufren errores de alineación manual. Puedes solucionar esto utilizando abrazaderas auxiliares de bloque en V. Los operadores aseguran estas abrazaderas directamente en la mesa con ranura en T. Las ranuras en T discurren entre las zonas de vacío. Este accesorio mecánico elimina la tediosa medición manual. Garantiza una perfecta repetibilidad del punto cero en múltiples lotes de tallado.
Configuración para moldes de resina, aluminio y fundición
La fabricación de moldes introduce materiales más duros y sensibles al calor. Debe integrar brocas de corte de aluminio de un solo filo en su cargador. Los diseños de un solo canal proporcionan una evacuación de viruta superior. Las finas herramientas de grabado manejan intrincadas letras de moldes. Estas delicadas herramientas se montan en pinzas ER32 de precisión.
La refrigeración se convierte aquí en una necesidad absoluta. El procesamiento de sustitutos de la madera, resinas y metales ligeros genera una intensa fricción. Usted exige sistemas automatizados de enfriamiento por niebla. Los profesionales de la industria lo llaman Lubricación de Cantidad Mínima (MQL). Rocía una fina niebla de aceite y aire directamente sobre el filo. Es esencial contar con controles estrictos de anulación de la velocidad de avance. Si empuja una fresa demasiado rápido a través del aluminio, se rompe instantáneamente. Las macros del controlador deben regular estos parámetros.
Aplicación de materiales |
Tipos de herramientas principales necesarias |
Mecanismo de sujeción |
Requisito de enfriamiento |
Muebles de paneles (contrachapado/MDF) |
Brocas de compresión, ranura en V, brocas de 5 mm |
Cama de vacío de alto CFM + pasadores emergentes |
Sólo extracción de aire/polvo |
Espuma EPS y accesorios 3D |
Punta esférica extendida, brocas de desbaste de espuma |
Abrazaderas con ranura en T + bloques en V |
Ajustes de aire/bajas RPM |
Moldes de aluminio y resina |
Flauta O de una sola flauta, Grabadores finos |
Sujeción mecánica |
Sistema de enfriamiento por niebla MQL |
Evaluación de una máquina de grabado y enrutador CNC de 4 ejes ATC
Agregar capacidades rotativas desbloquea líneas de productos completamente nuevas. A La máquina de grabado con enrutador CNC de 4 ejes ATC maneja geometrías 3D complejas sin esfuerzo. El cuarto eje funciona sin problemas junto con una configuración T12 estándar. Puede procesar molduras cilíndricas. Puedes tallar patas de mesa ornamentadas. Puedes esculpir grandes accesorios de espuma en 3D. La máquina gira la pieza de trabajo continuamente mientras el husillo corta. De este modo se consiguen rebajes imposibles en una plataforma.
La optimización del espacio sigue siendo una consideración vital. Los ejes giratorios fijos estándar consumen un valioso espacio en la mesa. Una unidad rotativa montada permanentemente restringe la capacidad de su plataforma. Debe buscar diseños giratorios móviles. Los operadores pueden empujar la unidad giratoria hasta el extremo de la mesa cuando está inactiva. Algunos diseños montan el rotativo completamente fuera del costado del bastidor de la máquina. Esta ingeniería inteligente libera completamente la parte delantera. Conservará el acceso completo y sin obstáculos para operaciones estándar de plataforma plana de 3 ejes.
Las dependencias del software dictan su éxito final. Debe evaluar cuidadosamente los requisitos de su software CAM. El enrutamiento indexado simple solo gira la pieza entre cortes planos. Se trata básicamente de un mecanizado posicional 3+1. La verdadera generación simultánea de trayectorias de herramienta de 4 ejes mueve los ejes X, Y, Z y A juntos. Necesita un software potente para impulsar un movimiento continuo simultáneo. Programas como Powermill o Mastercam generan estas complejas trayectorias. Crean formas orgánicas perfectamente suaves sin marcas de pasos visibles.
Sistemas de calibración, precisión y control
La precisión depende completamente de la calibración inteligente de la máquina. El toque manual está peligrosamente obsoleto en un Enrutador CNC con cambio automático de herramientas . Depender de calzas de papel o metal para encontrar Z-zero introduce un error humano. Pierde un valioso tiempo de producción.
Los medidores de ajuste de herramientas automatizados evitan errores catastróficos de inmersión en el eje Z. Reducen drásticamente sus tasas de desperdicio. Así es exactamente como funciona el proceso de calibración automática:
El husillo completa con éxito un cambio de herramienta mecánica.
Se mueve directamente a una almohadilla sensora fija montada en el bastidor de la máquina.
La nueva broca desciende lentamente hasta que activa el pad altamente sensible.
El controlador lee instantáneamente la señal del disparador y calcula la compensación exacta de la longitud de la herramienta.
El husillo regresa a la pieza de trabajo manteniendo el eje Z perfecto en cero en las 12 herramientas.
Elegir el 'cerebro' adecuado es de suma importancia. El controlador dicta la suavidad con la que funciona la máquina. Debe evaluar cuidadosamente los controladores estándar de la industria. Comúnmente vemos sistemas Taiwan LNC y Syntec en entornos de producción.
Taiwan LNC ofrece operación de teclado independiente. Maneja macros ATC con excelente confiabilidad. La interfaz sigue siendo relativamente intuitiva. La curva de aprendizaje es moderada para los nuevos operadores. Syntec proporciona un entorno increíblemente avanzado. Es ampliamente utilizado en aplicaciones industriales pesadas. Syntec destaca en operaciones complejas simultáneas de 4 ejes. Ejecuta perfectamente algoritmos de anticipación de múltiples ejes. Esto evita movimientos bruscos del husillo durante el tallado 3D complejo.
Realidades de implementación y requisitos de las instalaciones
Transición a una gama alta La máquina CNC para trabajar la madera exige una preparación adecuada. Te enfrentas a una curva de aprendizaje distinta. Los operadores requieren una mejora significativa de sus habilidades. Deben dominar la programación avanzada de software CAM. Necesitan comprender a fondo la optimización de la trayectoria de herramientas. No puedes simplemente presionar 'iniciar' y marcharte. Los operadores deben aprender a configurar diseños anidados. Deben controlar la vida útil de la herramienta.
Los supuestos de mantenimiento deben quedar claros desde el primer día. Necesita un riguroso programa de mantenimiento diario. La negligencia conduce directamente a fallas mecánicas. Recomendamos estas estrictas prácticas de mantenimiento:
Lubrique los rieles guía lineales de 30 mm semanalmente. Los carriles secos destruyen los soportes con rodamientos de bolas.
Limpiar constantemente el portaherramientas automático. Esto evita la acumulación de polvo dentro de los conos del portaherramientas.
Verifique la presión neumática diariamente. La baja presión hace que la barra de tiro falle durante la liberación de la herramienta.
Inspeccione las pinzas para detectar desgaste interior y reemplácelas cada pocos meses.
Los requisitos de las instalaciones suelen sorprender a los compradores de equipos nuevos. Debes actualizar la infraestructura de tu taller. La máquina exige disponibilidad estable de energía trifásica. Los adaptadores monofásicos no serán suficientes para un husillo enorme de 9 KW. El consumo de amperaje inicial es inmenso. La calidad del aire comprimido es igualmente crucial. Debe suministrar aire seco y altamente filtrado a la máquina. La humedad en las líneas de aire destruirá rápidamente el mecanismo de liberación del eje del ATC. El óxido dentro de la barra de tiro arruina todo el husillo. Los sistemas de recolección de polvo con alto CFM son absolutamente obligatorios. La espuma y el MDF generan volúmenes extremos de partículas finas. Necesita al menos un recolector de polvo de 5HP. Debe tender conductos de pared lisa directamente hasta la cubierta del eje.
Conclusión
Lógica de preselección: una configuración T12 es absolutamente excesiva para un simple corte de paneles 2D. Sin embargo, se vuelve esencial para operaciones complejas. Si procesa moldes 3D, accesorios de espuma gruesa o muebles complejos, realmente necesita esta capacidad. Los trabajos que requieren cuatro o más herramientas distintas por hoja exigen una solución automatizada.
Próximos pasos para los compradores: Recomendamos encarecidamente solicitar un corte de prueba físico. Envía tu material más difícil al fabricante. Pídales que corten espuma profunda o madera dura gruesa. Debe verificar personalmente el tiempo exacto del ciclo de cambio de herramienta. Confirme la repetibilidad de la calibración antes de firmar cualquier orden de compra.
Preparación operativa: asegúrese de que sus instalaciones cumplan con todos los requisitos eléctricos y neumáticos antes de la entrega. Capacite previamente a sus operadores en el software CAM específico. Esto garantiza una capacidad de producción inmediata tras la instalación.
Preguntas frecuentes
P: ¿Puede una sola máquina T12 ATC cambiar sin problemas entre cortar madera dura y espuma EPS?
R: Sí, siempre que el operador actualice las RPM del husillo, las velocidades de avance en el controlador y se asegure de que los sistemas de recolección de polvo/enfriamiento estén ajustados para el material específico.
P: ¿Cómo funciona realmente la calibración automática de la configuración de herramientas?
R: Después de un cambio de herramienta, el husillo se mueve hacia una almohadilla sensora fija. La broca desciende hasta que activa la almohadilla, actualizando instantáneamente el controlador con la longitud exacta de la herramienta para mantener el eje Z cero en las 12 herramientas.
P: ¿Una fresadora CNC ATC reemplaza completamente el acabado manual en la fabricación de muebles y moldes?
R: No. Si bien las máquinas de 5 ejes o las avanzadas de 4 ejes reducen el 90 % del desbaste y el detalle, el microacabado, el lijado y las texturas específicas talladas a mano a menudo todavía requieren mano de obra tradicional. El CNC es un multiplicador de capacidades, no un reemplazo humano total.
